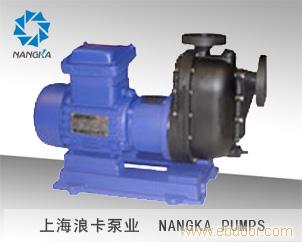

一、塑料自吸磁力泵产品概述：
ZCQF塑料自吸磁力泵采用外混式轴向回水结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成。泵启动后在离心力的作用下，吸水室中的剩余液体与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着流速的减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。
ZCQF塑料自吸磁力泵以静密封取代动密封，使过流部件处于完全密封状态，彻底解决了其它离心泵轴封无法避免的跑、冒、滴、漏、之弊病，过流部的件材料均采用耐腐蚀纳米聚丙烯为主要材料。塑料自吸磁力泵使用范围广,耐腐蚀性能强,使用方便等优点。该泵结构紧凑,外形美观,体积小,噪音低,运行可靠,广泛应用于石油,化工,制药,印染,电镀,食品,环保等企业的生产流程中输送不含颗粒杂质的腐蚀性液体,尤其适用于易燃,易暴,易挥发,有毒和贵重液体的输送。
二、塑料自吸磁力泵型号意义：
例如：ZCQF40-125
ZCQ-自吸式磁力泵
F-过流部件为塑料
40-泵进出口直径(mm)
125-叶轮名义直径(mm)
三、塑料自吸磁力泵性能参数：
|
型 号 |
口径(mm) |
流量
(m3/h) |
扬程
(m) |
电机功率
KW |
电 压
V |
吸程 (m) |
|
进口 |
出口 |
|
ZCQF32-105 |
32 |
32 |
6.5 |
10 |
0.75 |
380 |
4 |
|
ZCQF32-115 |
32 |
32 |
6.5 |
16 |
1.1 |
380 |
4 |
|
ZCQF32-125 |
32 |
32 |
6.5 |
20 |
1.5 |
380 |
4 |
|
ZCQF40-105 |
40 |
40 |
10 |
10 |
1.1 |
380 |
4 |
|
ZCQF40-115 |
40 |
40 |
10 |
16 |
1.5 |
380 |
4 |
|
ZCQF40-125 |
40 |
40 |
10 |
20 |
2.2 |
380 |
4 |
|
ZCQF50-125 |
50 |
50 |
12.5 |
20 |
3 |
380 |
4 |
|
ZCQF50-160 |
50 |
50 |
12.5 |
32 |
4 |
380 |
4 |
|
注:表中每个型号都可配防爆电机 | |
