一、污泥回流泵概述：

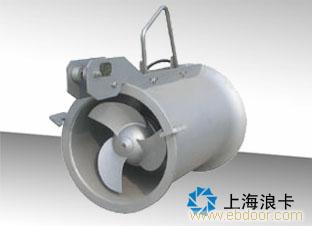

QJB-W型污泥回流泵是在潜水搅拌机生产技术基础上开发的新型产品，该泵为二级污水处理厂混合液回流、反硝化脱氮的专用设备，亦可以用于地面排水时抽净化水；灌溉和控制水道系统；废水处理过程中再循环或泥浆抽吸回路中需要微扬程、大流量场所。
二、污泥回流泵结构组成：
专门设计的装置部件和设备备件使污泥回流泵达到性能。
1、电缆：电缆采用特制水密电缆；
2、接线盒：接线盒是全封闭的，与周围液体和定子箱是隔离的；
3、电机：50Hz鼠笼式3相潜水异步电动机，F级绝缘，防护等级IP68。电机由周围介质冷却；
4、轴：电动机的轴采用不锈钢材料制作，转子作动平衡试验；
5、密封：静密封为O型密封圈。轴密封为机械密封，将油室与周围介质隔离；
6、轴承：采用进口轴承，设计使用寿命可达100，000小时以上；
7、油室：油用于润滑和冷却机械密封摩擦副，并隔离渗透液；
8、叶轮：叶轮有三枚叶片，叶片宽而薄，表面光滑呈后掠式，高效、无阻运转，且具有自清功能；
9、进口锥管：进口锥管的目的是为了形成的流动状态；
10、排出接头：排出接头用于将进口锥管固定在出水管上；
11、引导装置：引导装置由两根管子（导管）和上方导管夹具所组成。
三、污泥回流泵特点：
1、按微扬程大流量专门设计，效率高；
2、抗堵塞、缠绕，使用可靠；
3、采用的密封材料，可以安全连续运行10000小时以上；
4、结构紧凑，安装维修方便；
5、主机采用冲压成形结构，体积小，精度高，耐腐蚀无噪音；
6、内设漏电漏水及电机过载保护（报警）装置，确保产品安全与可靠。
四、污泥回流泵工作条件：
1、连续运行时，介质温度不高于40℃；
2、介质PH值为6-9。
3、潜没深度10m。
五、回流泵性能参数：
|
型号 |
电机功率(kw) |
额定电流(A) |
叶轮直径(mm) |
防护等级 |
绝缘等级 |
公称直径(mm) |
|
QJB-W1.5 |
1.5 |
4.1 |
400 |
IP68 |
F |
400 |
|
QJB-W2.5 |
2.5 |
6.8 |
|
QJB-W4 |
4.0 |
15 |
615 |
600 |
|
QJB-W5 |
5.0 |
16 |
|
QJB-W7.5 |
7.5 |
23 |
|
QJB-W10 |
10.0 |
30 |
六、产品安装：
回流泵采用自动耦合安装系统，不用任何机械拆卸便可迅速提升泵进行检查，方便快捷。
本设备除穿墙需预埋外，导杆、起吊杆打膨胀螺栓与池体连接，不需预埋件。
正确安装使用是该泵长久、正常运转的基本保证，特别提醒用户不可大意。
|
